A monitorvezérlő kártya felépítése és működése

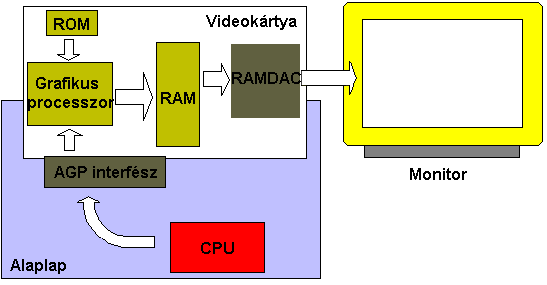

A monitorvezérlő kártya a következő fő elemekből épül fel:

  • AGP interfész: puffereken keresztül biztosítja a kártya kapcsolatát az AGP sínnel;

  • Videomemória (frame buffer): RAM memória a megjelenítendő kép digitális tárolására és a 2D  és 3D gyorsító algoritmusokhoz;

  • Grafikus processzor:  vezérli a frame buffer feltöltését, és ez a csip hardver alapon egyre több grafikus algoritmust (2D és 3D gyorsítás) is realizál;

  • Video-ROM: a kártyához tartozó video ROM-BIOS-t, valamint a grafikus módok és a karakterkészletek definícióit tartalmazza;

  • RAMDAC (Random Access Memory Digital-to-Analogue Converter): a képernyőn történő megjelenítéshez szükséges digitális-analóg konverziót végzi, előállítva az analóg RGB jeleket a monitor számára.
