6.3.2. A merevlemez fizikai felépítése: cilinderek, sávok és szektorok

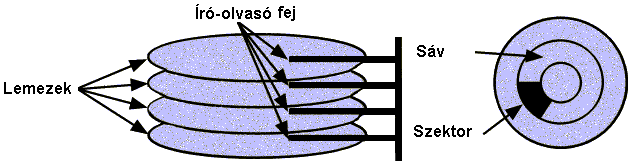

A lemezek koncentrikus körökre vannak felosztva, ezeket nevezzük sávoknak. A sávok a fejek sugárirányú elmozdulásával érhetők el. Az egymás alatti sávok egy cilindert alkotnak, ennek adatai fejmozgás nélkül elérhetőek. Mindegyik sáv megadott számú, egyenlő kapacitású adattároló helyet tartalmaz, ezek a szektorok. A szektor a lemezen kezelhető legkisebb fizikai adategység. Egy szektorhoz való hozzáférésnek (írásnál vagy olvasásnál) a szektort három paraméter megadása azonosítja:

• a cilinder száma (C = cylinder),

• a fej száma (H = head),

• a szektor száma (S = sector).

Ezeket az információkat a szektor kezdő része, az ún. szektorfej tartalmazza.
