3.7.4. A DRAM-csipek belső szervezése

A DRAM-tárolómátrixok az IC típusának függvényében több tárolómezőből épülnek fel. Ezt a felosztást nevezik a DRAM-csipek belső szervezésének.

Az egyszerűség kedvéért ezt a 16 Mbites DRAM-áramkörök példáján mutatjuk be. Ezek szervezése lehet 4Mx4, 2Mx8 vagy 1Mx16. Itt az első szám az egyes tárolómezők kapacitását adja meg Mbit-ben, a második szám pedig a párhuzamos működésre képes tárolómezők darabszámát jelenti.

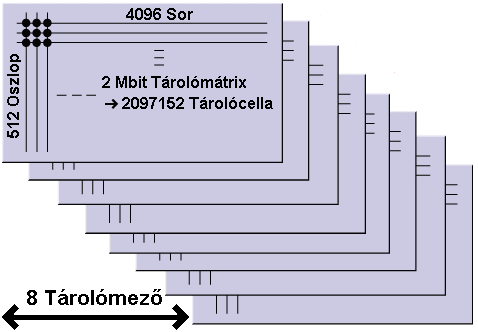

Az ábrán egy 16 Mbites DRAM-csip 2Mx8-as szervezésben látható.

Az egyes részmátrixok kapacitása 2Mx8-as szerve-zésű 16 Mbites DRAM-nál 2Mbit. Ha a memória frissítése 4K=4096 bájt nagyságú egységekben történik, akkor az oszlopok száma csak 512 lehet (512 * 4096=2 * 1024 * 1024= 2Mbit).
