3.7.3. A DRAM felépítése

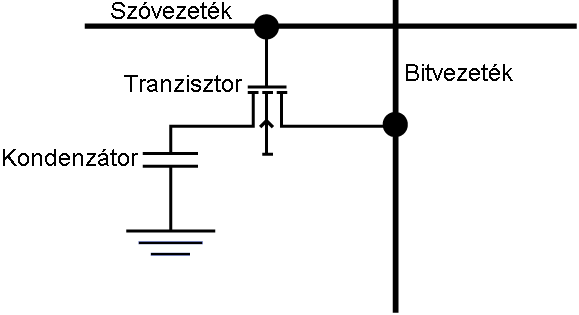

A DRAM IC-kben egy bit tárolását biztosító elemi cella egy kondenzátorból és egy tranzisztorból épül fel, mint az ábrán látható.

Ha a szóvezetéken alacsony a jelszint, akkor a tranzisztor kikapcsolt állapotban van, és a kondenzátor megőrzi töltését. Ha a szóvezetéken magas a jelszint, akkor a tranzisztor összekapcsolja a kondenzátort a bitvezetékkel.
