3.4.3.3. A PCI sínrendszer működése

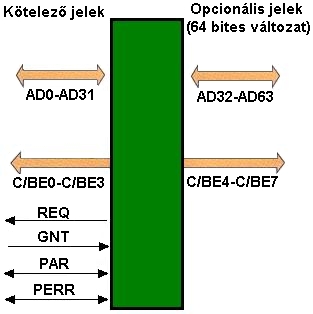

A PCI busz működése multiplexált szervezésű, azaz az A₀ .. A₆₃ vonalakon felváltva kerülnek továbbításra a címek és az adatok. A sín legfontosabb jeleit az ábra mutatja be.

Címfázisban (címeket továbbító sínciklus) a C/BE vezetékek egy kódot tartalmaznak, amely meghatározza a tranzakció típusát, az A₀ .. A₃₁ vezetékek pedig továbbítják a címre vonatkozó információkat.

Adatfázisban az A₀ .. A₆₃ vezetékeken az adat kerül továbbításra. A C/BE vezetékek a 8 bájtos blokkon belüli adatbájtok kiválasztására szolgálnak.
