3.4.3.2. A PCI buszrendszer felépítése

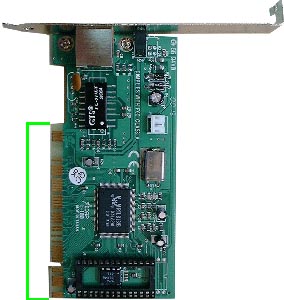

A PCI busz alapkoncepciója az I/O egységek szabványos csatlakoztatását biztosító sínrendszer (I/O sín) és a processzor-tároló alrendszer (rendszersín) határozott szétválasztása volt. A két buszrendszert az alaplapi vezérlőáramkör-készletben található PCI-Bridge (PCI-híd) áramkörök kapcsolják össze. A PCI buszhoz kapcsolt eszközöket PCI-egységeknek (PCI-Agent) nevezik, ezekből maximum 10 db lehet. Ilyen PCI-egység lehet a SCSI adapter, a hálózati csatoló (például Ethernet), vagy egy monitorvezérlő kártya. Fizikai megvalósításukat tekintve a PCI-egységek lehetnek az alaplapra integráltak vagy a PCI sín slotjaiba illeszthető PCI-kártyák.
