Alaplapunk

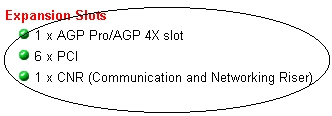

a specifikáció szerint 1 darab
AGP, 6 darab
PCI és 1 darab
CNR =
Communication and Networking Riser
kártyahelyet tartalmaz.
A sínrendszerek nem alkotnak az alaplapon
jól látható és fizikailag
elkülönülő egységet. Ezek vezérlőáramköreit az alaplapi áramkörkészlet
tartalmazza, a buszok vezetékrendszere az alaplapba szervesen beépített. Jól
láthatóak viszont az alaplapon a sínrendszereknek az interfészei, a
kártyahelyek.
A jelenleg használatos alaplapok többségénél három típusú
sínrendszerkártya csatlakozó helyeit találhatjuk meg:
• a perifériák csatlakoztatására szolgáló régi és lassú
ISA
busz
csatlakozó helyei
(lásd
3.4.
fejezet);
• a perifériák, háttértárak valamint a hálózati kártyák
csatlakoztatását biztosító
PCI sín
kártyahelyei (lásd
3.4. fejezet);
• a
monitorvezérlő kártya
és a
rendszermemória
elkülönített, gyors kommunikációját
biztosító
AGP sín
kártyahelye, amelyhez értelemszerűen a monitorvezérlő kártyát kell
csatlakoztatni
(lásd 3.5. fejezet).
Alaplapunkon az
FSB 66/100/133 Mhz-en működhet.
Az FSB = Front Side Bus a processzort a
rendszermemóriával összekötő sínrendszer. Sebessége (órajele)
összehangolt a
RAM
modulok és a processzor sebességével.

|
