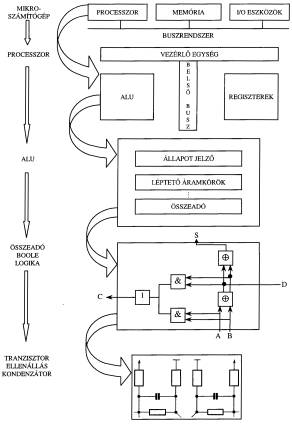

A hardver hierarchikus felépítésePéldául egy mikroszámítógép (PC) felépítését

több szinten lehet vizsgálni (amint a mellékelt ábra is mutatja):

  • a PC alaplapból, processzorból, memóriamodulokból, kártyákból stb. épül fel,

  • a processzoron belül megkülönböztethetjük a műveletvégző egységet (ALU), a vezérlő egységet (CU), a regisztertárolót stb.,

  • a műveletvégző egységen belül figyelembe vesszük az állapotjelző regisztert, az akkumulátor regisztert és a különböző léptető, összeadó áramkörökből felépülő részegységeket, valamint az ezeket összekapcsoló adatutakat,

  • az ALU összeadó egységét kapuáramköri szinten kell bemutatni,

  • a kapuáramkörök tranzisztorokból, kondenzátorokból, ellenállásokból és vezetékekből stb. épülnek fel.
