7.4.6. Digitalizáló tábla

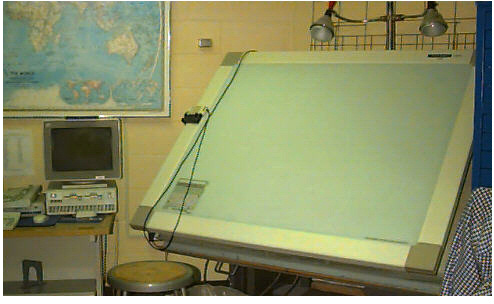

A digitalizáló tábla (digitizer, graphic tablet) a mérnöki, tervezési és grafikai alkalmazásokhoz szükséges vektorgrafikus adatok bevitelére alkalmas eszköz. Ez egy lapos, négyszögletes műanyag tábla, amely szálkereszttel ellátott pozicionáló koronggal vagy érintésérzékeny tollal van felszerelve. A tábla alatt mátrix alakú érzékelő elektronika található, amely a korong vagy toll pozícióját digitális koordinátákká (X, Y) alakítva továbbítja a számítógép felé. Alapvetően kétféle üzemmód különböztethető meg:

• pont mód: a koordinátákat a pozicionáló eszközön levő gomb megnyomásával pontonként rögzítik, és a szoftver húzza meg közöttük a vonalakat;

• folyamatos mód: a pozícionáló eszköz mozgatása közben folyamatosan regisztrálják ennek pozícióját.

A digitalizáló tábla fontos jellemzője a felbontás, amely az érzékelő huzalrács sűrűségétől függ (0,001 coll már jónak mondható).
