5.7.3. Adatátvitel PIO Mode-dal

A PIO Mode programozott adatátvitelt jelent , azaz a processzor vezérli az I/O műveleteket a lemezvezérlő vezérlőregisztereinek írásával, az adatregiszterek olvasásával/írásával, valamint hiba- és állapotinformációk kiolvasásával. Az adatokat a lemezvezérlő adatregisztere puffereli.

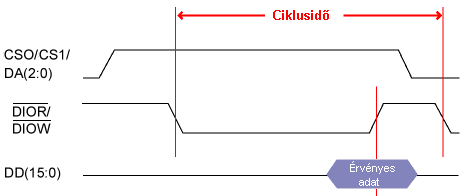

Egy PIO adatátvitel egyszerűsített idődiagramja az EIDE csatolón keresztül a következőkeppen néz ki:

A meghajtó megfelelő regisztere kiválasztása után (a CS = Chip Select és DA = Drive Address vonalakon keresztül) a host adapter továbbítja a processzortól kapott vezérlőjelet olvasásra (DIOR = Drive I/O Read) vagy írásra (DIOW = Drive I/O Write), majd ennek aktív élén megtörténik az adat átvitele.
