3.5.3.1. A külső sínfrekvencia többszörözése

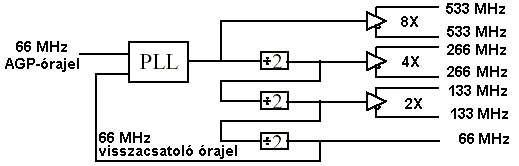

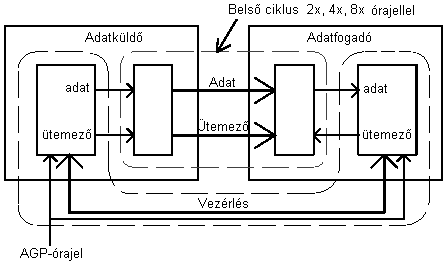

Az AGP 32 bites, multiplexált sín 8 kiegészítő címvonallal, amely 66 MHz külső sínfrekvenciával működik. Utóbbit egy fáziszárt hurokáramkör (PLL = Phase Lock Loop) segítségével többszörözik, és így kapjuk a 2-, 4-, 8-szoros adatátviteli sebességű AGP-t 2x, 4x, 8x adatátviteli belső sínfrekvenciával és adatátviteli teljesítménnyel.

(Az Intel által 2001 májusában kiadott AGP tervezési kézikönyv  alapján)
