3.3.1. A processzor-memória busz és az I/O busz

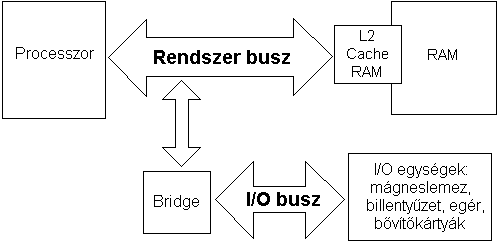

A modern PC-architektúrában két alapvető busztípus különböztető meg:

   ● a rendszerbusz (system bus), amely  a processzort köti össze  a rendszermemóriával
     (L2 cache és DRAM modulok);

   ● az I/O busz, amely   a periféria- és háttértárvezérlésekkel biztosítja a kapcsolatot.

A processzor a rendszermemóriával közvetlenül kommunikál, az I/O buszt viszont - az eltérő sebesség és kommunikációs protokoll miatt - az alaplapi vezérlőáramköri készletben található bridge áramkörök közbeiktatásával éri el.

Megjegyzés:

A PC buszrendszereinek fejlődése során  a rendszer- és az I/O buszra többfajta, esetenként átfedő, és egymásnak ellentmondó megnevezést is használtak:

   ● rendszerbusz = főbusz (main busz), processzorbusz (processor bus), helyi sín (local bus);

   ● I/O busz = külső sín (external bus), hostbusz, bővítő busz (expansion bus), helyi sín (local bus).                        folytatás
