A cache tárak felépítése és típusai

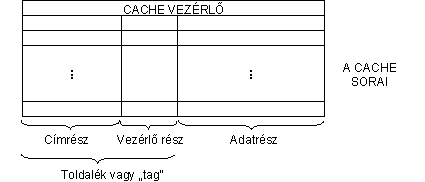

A cache tárak általános felépítését a mellékelt ábra mutatja be.

Látható, hogy a cache-be lemásolt főtárblokkok a cache soraiban kerülnek elhelyezésre. Minden sor két részből épül fel:

• a toldalék (tag) egyrészt a főtárból bemásolt blokkra vonatkozó címinformációkat tartalmazza, másrészt itt kerülnek bitenként kódolva letárolásra a cache blokk adataira vonatkozó érvényességi információk;

• az adatrész tartalmazza a bemásolt főtárblokk változatlan vagy a processzor által már módosított adatait.
