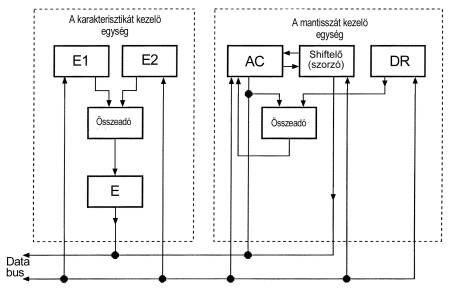

A lebegőpontos ALU-nak a mantisszát és karakterisztikát áramköri szinten párhuzamosan kell kezelnie. A lebegőpontos műveletvégrehajtó egység blokksémáját a mellékelt ábra mutatja:











AC = Akkumulátor;       E, E1, E2 = Adatregiszterek

A mikroszámítógépek esetében a lebegőpontos ALU az i80386-os processzorig, a processzortól fizikailag elkülönülő hardver egység volt (co-processzor). az i80486-os processzortól viszont a lebegőpontos műveleteket végző áramköröket beépítik a processzorba.
